Tecnomatix装配仿真解决计划

宣布日期：

2017-11-23

导读：
目今由于产品庞大，制造精度高，增加了产品装配的难度。古板装配工艺缺乏事前的虚拟仿真手段，装配工艺的可行性很洪流平取决于工艺人员的个人经验，许多的装配工艺问题只有在生产现场才被发明，导致了生产现场的工程更改事情量巨大，生产周期长，生产本钱高。

解决计划
为了应对这些挑战，企业应利用其结构化的知识积累以及可重用的产品和资源三维模型，在制造历程早期仿真验证产品的制造历程，利用前沿的虚拟仿真技术，能够高效并且险些自动地进行数千个验证试验，以确保生产以更优化的方法得以进行。
Siemens PLM Software的装配工艺仿真解决计划把装配工艺仿真放在PLM情况中统一考虑，提供在PLM情况下的装配工艺仿真能力�？梢杂胧只迸涔ひ占苹岷掀鹄�，以便当地验证装配工艺计划地准确性和合理性。PLM情况下的装配工艺仿真能力具有：
? 装配工艺仿真所使用的数据处于系统治理之中.
? 装配工艺仿真所使用的数据能便当地从装配工艺计划中直接读取.
? 装配工艺仿真软件与CAD软件，PDM软件，工艺治理软件在数据上坚持一致
? 能够适应制造历程中大数据量的需要。
? 全面的装配仿真能力。装配，运动和人因剖析的统一模型和统一情况。
全面的装配工艺仿真能力包括以下内容：
? 三维动态装配历程仿真
? 人因工程仿真
? 机械运动仿真

? Tecnomatix装配仿真解决计划

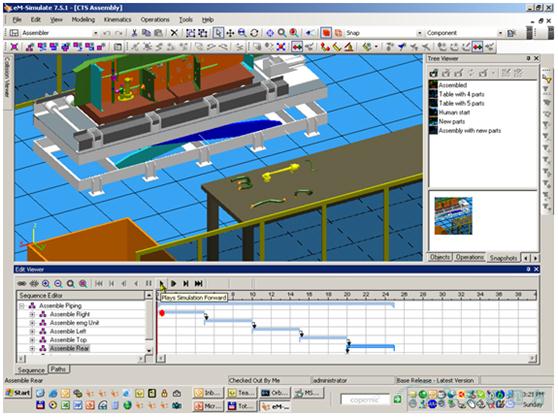

图1 装配仿真

Siemens PLM Software 的动态装配历程仿真提供了先进的工具和手段，它给工艺人员提供了一个三维的虚拟制造情况来验证和评价我们的装配制造历程和装配制造要领。在此情况下，设计人员和工艺人员可同步进行装配工艺研究，评价装配的工装，设备等影响下的装配工艺和装配要领，检验装配历程是否保存过失，零件装配时是否保存碰撞。它把产品，资源和工艺操作结合起来来剖析产品装配的顺序和工序的流程，并且在这装配制造模型下进行装配工装的验证，仿真夹具的行动，仿真产品的装配流程，验证产品装配的工艺性，抵达尽早发明问题，解决问题的目的。
计划人员在装配工艺仿真中可以在产品开发的早期仿真装配历程，验证产品的工艺性，获得完善的制造计划。交互式或自动地建立装配路径，动态剖析装配干预情况，确定更好的装配和拆卸操作顺序，仿真和优化产品装配的操作历程。甘特图温顺序表有助于考察装配的可行性和约束条件。运用这一剖析工具，用户可以盘算零件间的距离并可以专门研究装配路径上有问题的区域。在整个历程中，系统可以加亮干预区，显示零件装配历程中可能实际爆发的事件。用户也可以建立线框或实体的截面以便更细致地视察装配的空间情况，资助用户剖析装配历程并检测可能爆发的过失。动态装配仿真的软件情况如下图所示。

? Tecnomatix装配仿真解决计划

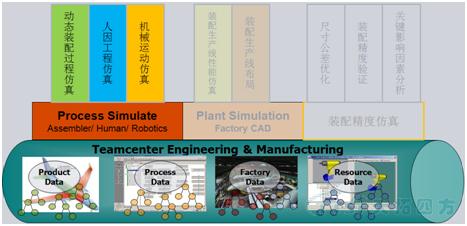

图2 ?装配历程仿真

装配历程中，更多的装配问题与现场的装配情况相关。所以动态装配历程仿真在庞大的工装、夹具、设备情况下对庞大的零部件的装配更能发挥作用。下图是对庞大的型架和夹具所做的三维动态装配仿真。以便在工装夹具在投入制造以前，对工装夹具的可行性进行评估。

装配仿真为企业带来的价值：
产品装配工艺进行以提高质量和效率、降低本钱为目标的虚拟仿真，是增强企业竞争力的重要环节。装配工艺仿真可缩短产品的生产周期、降低本钱、提高质量。
北京W88优德官网四方科技有限公司作为西门子DF（数字化工厂）集团、PD（历程自动化与驱动）集团、EM（能源治理）集团和西门子工业软件业务的战略相助同伴提供基于NX MCD平台下的机电一体化解决计划，资助企业建立机电设计研发平台。
